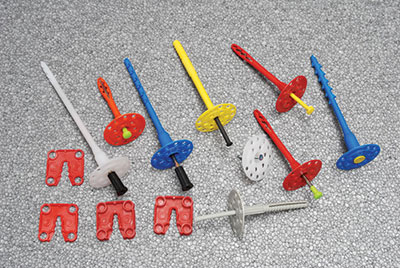

DÜBEL GRUBU

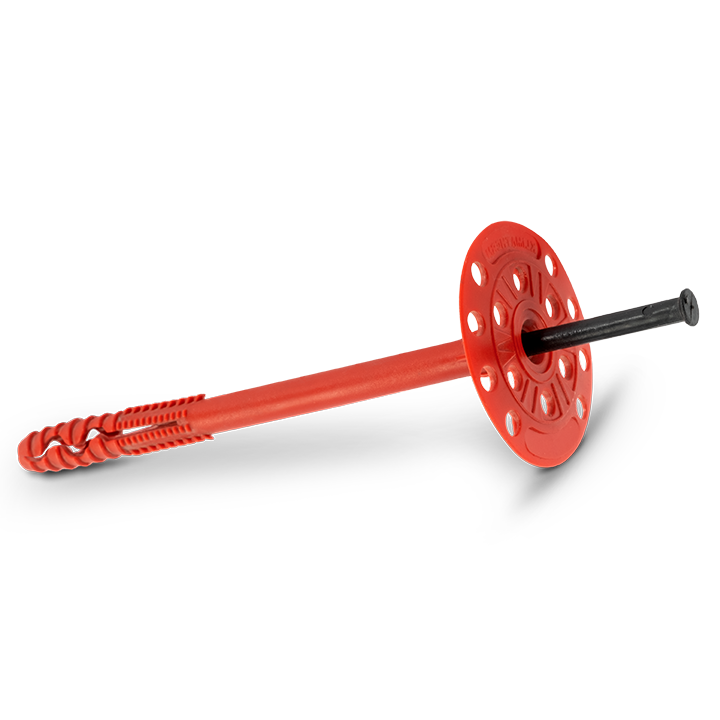

ÜRÜN ADI: GENİŞ BAŞLIKLI PLASTİK ÇİVİLİ DÜBEL

TANIM: Geniş başlıklı plastik çividir.

KULLANIM  ALANI: Yalıtım levhasının kaılınlıkları çok arttığı zaman geniş başlıklı fakat plastik kaplamalı çelik gövdeli çivilerin(dübellerin)kullanılması gereklidir.

UYGULAMA

Plastik dübel gövde çapı 10 mm.

Çelik saplamalı plastik kaplamalı dübel gövde çapı 8 mm.olmalıdır.

Dübel boyu dolu uygulama yüzeyinden 3 cm içeri girecek şekilde seçilmelidir.

Delikli boşluklu uygulama yüzeyinde ise; dübelin ucu uygulama yüzeyinden 5 cm. içeri girecek şekilde seçilmelidir.

Dübel başlık 60 mm. olmalıdır.

Dış cephe ısı izolasyonu mantolama uygulamalarında kullanılacak izolasyon kalınlığına ve yoğunluğuna uygun dübel kullanılmalıdır.

İzolasyon kalınlığı ile beraber uygulamanın yapılacağı duvar yapısı da önem taşır. Kullanılan dübeller plastikten imal edilmiş olmalıdır.

Dübel boyu ’’Pano kalınlığı + yapıştırma kalınlığı + min. 3cm yüzey bağlantısı’’ olacak şekilde  olmalıdır.

Dolu uygulama yüzeylerinde (brüt beton) matkap çapı dübel çapından en az 1 mm.’den büyük olmalıdır.

(10mm. Dübel 11-12 mm. matkap) matkap çapı dübelle aynı kullanılırsa dübel dolu uygulama yüzeyinde açma yapmaz.

Boşluklu uygulanan yüzeylerinde izolasyon kalınlığı ve yüzeyin tutucu bölgesi iyi hesaplanmalı ve uygun boyda dübel kullanılmalıdır.

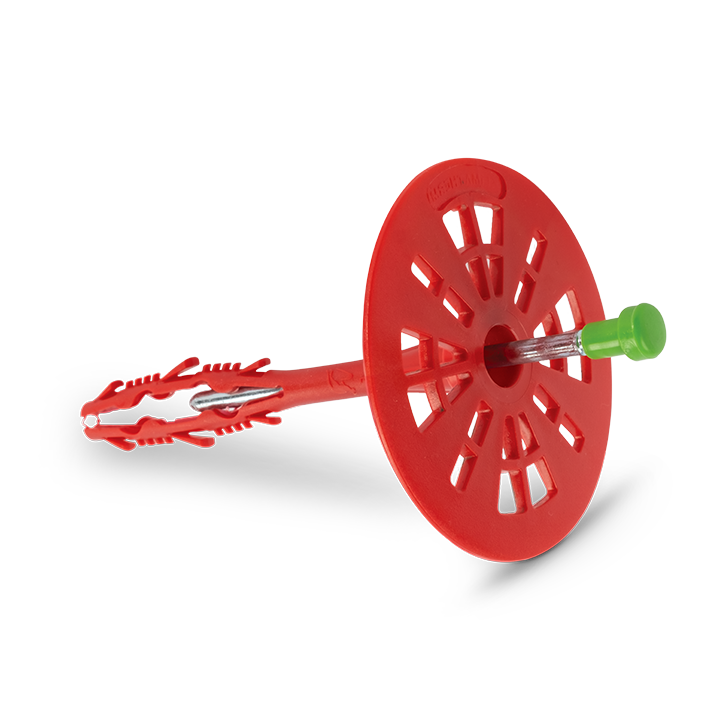

ÜRÜN ADI: TAŞ YÜNÜ DÜBELİ ÇELİK ÇİVİLİ

TANIM: Dış cephe mantolama sisteminde,taş yünü levhanın uygulamasında kullanılmak üzere geliştirilmiş mantolama dübelidir.

KULLANIM ALANLARI: Ürünün yırtılma tasarımı matkap çapları duvar çeşidine göre değiştirilerek tüm duvarlarda uygulanabilecek şekilde tasarlanmıştır. (Yırtılma tasarımı star plastik firmasının patenti altındadır).

UYGULAMA

Taş yünü dübeli başlık çapı yonga malzemenin metre karede kullanılan 6 adet bağlantı elemanıyla daha geniş yüzeyi mekanik sabitlemesi için başlık çapı standart mantolama dübellerinden %50 daha geniştir.

Geçmişte taşyünü başlığıyla genişleterek ulaşılan çap ürün üretiminde standart hale getirilmiştir.

Sevki sırasında ayrı ayrı ambalajlanması nedeni ile eski ürünle arasında navlun bedeli olarak ta %50 ekonomi sağlamaktadır.

Boşluklu tuğla (tuğla, izo tuğla, bims) 8mm matkap çapı, brüt beton 9 mm matkap çapı, gaz beton 8mm matkap çapı sadece diğer duvar yüzeylerinde kullanılan boyun 1 cm uzunu tercih edilmelidir.

TEKNİK ÖZELLİKLER

Taşıyıcı  Zemine  Ankraj  Boyu

50 mm

Matkap Çapı

Boşluklu yüzeyde 8 mm, dolu yüzeyde 9 mm

Pul Çapı

90 mm

Tüketim

Isı yalıtım sistemleri ile 1m² için yaklaşık 6 adet















ÜRÜN BOYLARI VE PAKETLEME

DÜBEL BOYU(CM)

ÇİVİ

AMBALAJ  İÇİ MİKTAR (ADET)

60x8x11,5

ÇELİK

500

60x8x13,5

ÇELİK

500

60x8x15,6

ÇELİK

500

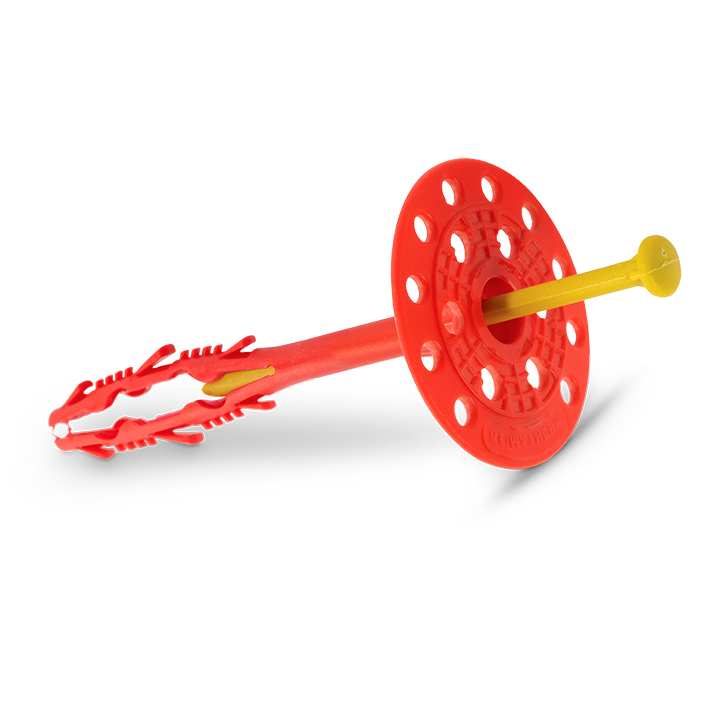

ÜRÜN ADI: EURO MEKANİK TIRNAKLI PLASTİK ÇİVİLİ DÜBEL

TANIM: Dış cephe mantolama uygulamalarında duvar yüzeyinin tutuculuğuna güvenilmediği durumlarda (boşluklu sıvasız tuğla) kullanılan dübel mekanik tırnaklı mantolama dübelidir.

KULLANIM ALANLARI: Kalitesiz duvar yüzeylerinde özellikle duvar kaba sıva ve ya sıva çalışması yok ise kullanılması gerekli dübel, mekanik tırnaklı mantolama dübelidir.

UYGULAMA

Duvar yüzeyinin delinme sırasında yapısından kaynaklanan delik çapı büyümeleri (tutunma yüzeylerinin kırılması, dağılması veya çatlaması) durumlarında kendi açılmasına ilave olarak yuvaya girerken kapanan,yuvaya girdiğinde boş bir alan bulduğunda kendiliğinden açılan mekanik tırnaklara sahiptir.

Bu sayede delik çapı ne kadar genişlerse genişlesin tutunmayı gerçekleştirir.

TEKNİK ÖZELLİKLER

Taşıyıcı  Zemine  Ankraj  Boyu

50 mm

Matkap Çapı

8 mm

Pul Çapı

60 mm

Tüketim

Isı yalıtım sistemleri ile 1m² için yaklaşık 6 adet
















ÜRÜN BOYLARI VE PAKETLEME

DÜBEL BOYU(CM)

ÇİVİ

AMBALAJ İÇİ MİKTAR(ADET)

60*8*9,5

ÇELİK-PLASTİK

500

60*8*11,5

ÇELİK-PLASTİK

500

60*8*13,5

ÇELİK-PLASTİK

500

60*8*15,5

ÇELİK-PLASTİK

500

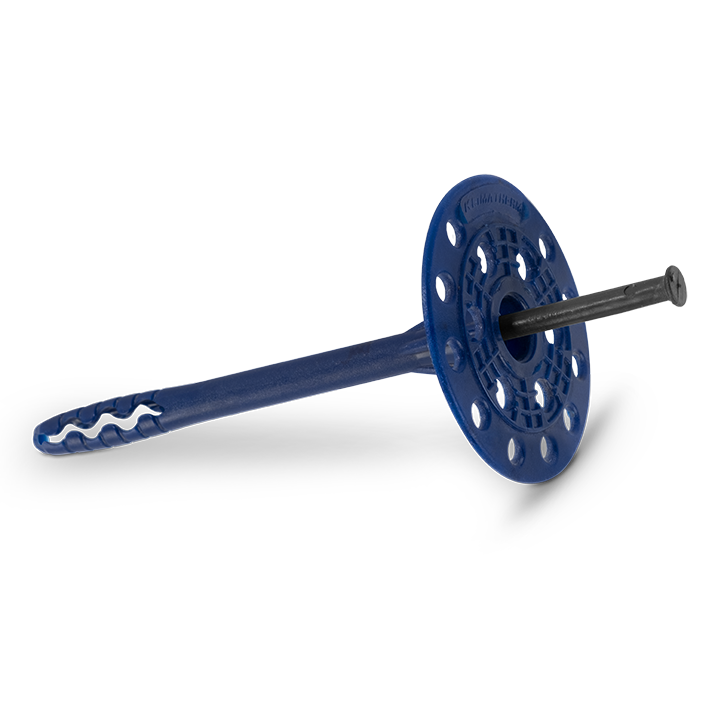

ÜRÜN ADI: EURO PLASTİK/ÇELİK ÇİVİLİ DÜBELEuro plastik çivili dübel

TANIM: Geniş başlıklı çelik-plastik çivili veya vidalıdır.

KULLANIM ALANI: Gaz beton yüzey haricinde, diğer duvar yüzeylerine taş yünü uygulaması yapılırken kullanılacak ürün Euro Çelik Çivili Dübeldir.



UYGULAMA

Yalıtım levhasının kalınlıkları çok arttığı zaman,geniş başlıklı fakat plastik kaplamalı PA gövdeli çivilerin (dübellerin)kullanılmalıdır.

Plastik dübel gövde çapı 8 mm olmalıdır.

Dübel boyu dolu uygulama yüzeyinde, dübelin ucu uygulama yüzeyinden 4 cm içeri girecek şekilde seçilmelidir.

Delikli boşluklu uygulama yüzeyinden 5 cm içeri girecek şekilde seçilmelidir.

Dübel başlık 60 mm olmalıdır.

Taş yünü levhanın yanı sıra yapılan izolasyon kalınlığı 10 cm ve üzeri olacaksa,levha türü gözetilmeden çelik çivili dübel kullanılmalıdır.

Dübel boyu seçimlerinde duvar yamuklukları da göz önünde bulundurulmalıdır.

Yüksek binalarda 10 kattan sonra,balkon altları ve kuzey cephelerde rüzgar yükünün yüksek noktalara ulaştığı bölgelerde de dübel sayısı m2’de 6 adetten 8 adete

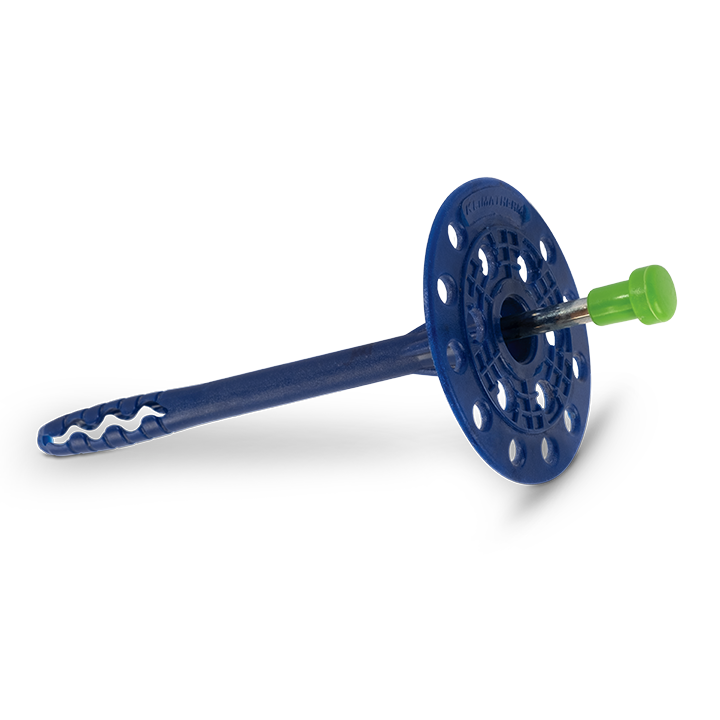

Euro çelik çivili dübel

 çıkarılarak çelik vidalı dübel kullanılmalıdır.



TEKNİK ÖZELLİKLER

Taşıyıcı  Zemine  Ankraj  Boyu

50 mm

Matkap Çapı

8 mm

Pul Çapı

60 mm

Tüketim

Isı yalıtım sistemleri ile 1m² için yaklaşık 6 adet



ÜRÜN BOYLARI VE PAKETLEME

DÜBEL BOYU(CM)

ÇİVİ

AMBALAJ İÇİ MİKTAR(ADET)

60x8x9,5

ÇELİK-PLASTİK

500

60x8x11,5

ÇELİK-PLASTİK

500

60x8x13,5

ÇELİK-PLASTİK

500

60x8x15,5

ÇELİK-PLASTİK

500

60x8x180

VİDA

200

60x8x200

VİDA

200

60x8x220

VİDA

200

60x8x240

VİDA

200

60x8x260

VİDA

200

60x8x280

VİDA

200

60x8x300

VİDA

200

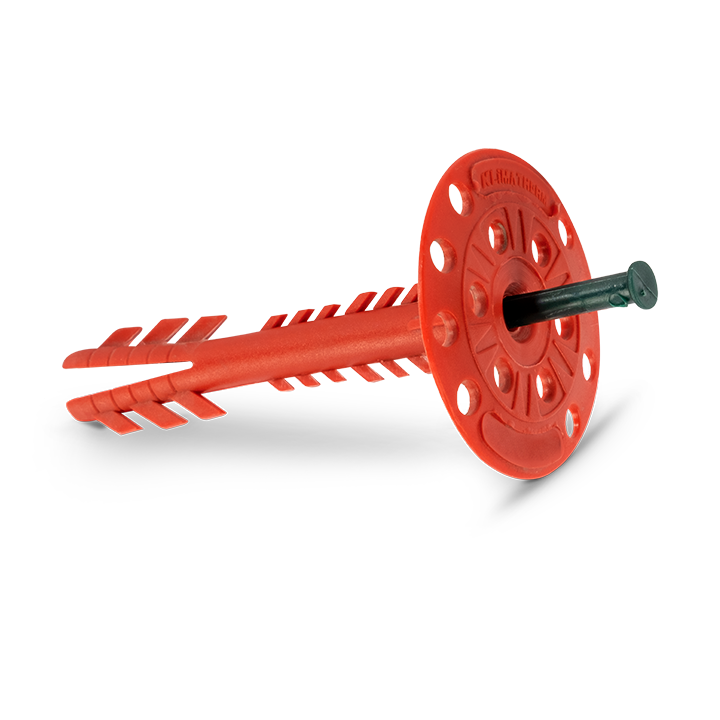

ÜRÜN ADI: GAZ BETON PLASTİK ÇİVİLİ DÜBEL

TANIM: Yalıtım levhalarının uygulama yüzeyine mekanik olarak tespit etmek için kullanılan geri dönüşüme uğramamış plastikten mamul veya tercihen polymit esaslı min. 0,20 kN çekmek dayanımına sahip mekanik tespit elamanıdır.

KULLANIM ALANLARI: Gaz beton dübeli, ısı yalıtım plakalarının gaz beton yüzeylere montajında kullanılır.

UYGULAMA

Gaz beton dübel uygulama yüzeyine izolasyon malzemesi hariç en az 9 cm girmelidir.

Gaz beton dübelinin çalışma prensibi 8 mm matkapla delinir, 11 adet bağımsız tırnak deliğe girerken kendi içine batarak delik çapını değiştirmez.

İçine çivisi takıldığında 11 adet bağımsız tırnak ayrı ayrı gaz betonun içine batar.

Bu sayede aderansı zayıf olan gaz beton üzerinde büyük bir aderans sağlanır.

Ürün, Gaz betonun içine minimum 9 cm. girmelidir.

Matkap çapı mutlaka 8 mm olmalıdır. EPS ve XPS levhalarda plastik çivili gaz beton dübeli, taş yünü levhalarda çelik çivili gaz beton dübeli, izolasyon dübeli kullanılmalıdır.

Dübel boyu seçimi izolasyon kalınlığı + 10 cm olarak seçilmeli, duvar yamuklukları göz önünde bulundurulmalıdır.



TEKNİK ÖZELLİKLER

Taşıyıcı  Zemine  Ankraj  Boyu

50 mm

Matkap Çapı

10 mm

Pul Çapı

60 mm

Tüketim

Isı yalıtım sistemleri ile 1m² için yaklaşık 6 adet



ÜRÜN BOYLARI VE PAKETLEME

DÜBEL BOYU(CM)

ÇİVİ

AMBALAJ İÇİ MİKTAR(ADET)

60x8x160

Plastik

200

60x8x160

Çelik

200

60x8x160

Vida

200

60x8x160

Vida

200

60x8x160

Vida

200

60x8x160

Vida

200

60x8x160

Vida

200

60x8x160

Vida

200

60x8x160

Vida

200



ÜRÜN ADI: SU BASMAN DÜBELİ

TANIM: Su basman dübelleri başlangıç profillerini duvar yüzeyinin çeşitliliğine göre, doğru ve sağlam bağlantı yapmak için kullanılır.Sistemin taşıyıcılığını yapan profilin bağlantı elemanı sistemin en önemli detaylarından biridir. Çünkü yükün tamamını bağlantı elamanı taşır. Dübel ve vida boyları izolasyon ve duvar kalınlığına göre uygulanır.



TEKNİK ÖZELLİKLER

Taşıyıcı  Zemine  Ankraj  Boyu

50 mm

Matkap Çapı

8 mm



 ÜRÜN BOYLARI VE PAKETLEME

DÜBEL BOYU(CM)

ÇİVİ

AMBALAJ İÇİ MİKTAR(ADET)

8x80

VİDASIZ

1000

8x100

VİDASIZ

1000

8x120

VİDASIZ

1000

8x80

VİDALI

1000

8x100

VİDALI

1000

8x120

VİDALI

1000
